全功能数字会议系统

8500

系统特点

系统实现会议签到、投票表决、视像跟踪、基础讨论等更多会议功能的扩展;把先进的数字技术、网络技术和音频技术充分地结合起来。采用均衡器模块,环境噪音抑制技术及数字栘频技术控制啸叫,将完美音质呈现给用户。可与智能中央控制系统、视频会议系统现了无缝连接,为高效的现代会议系统工程提供完整的解决方案。



MCS-8500M



技术特点

◎采用数字技术为核心 ,内置高性能CPU,支持讨论、视像跟踪、签到、投票表决功能

◎音频信号采用32bit高速浮点DSP进行处理, 带宽20Hz~20KHz完美清晰音质

◎抗干扰电路设计,杜绝一切手机信号的干扰

◎自带2.8寸液晶屏,独立按键操作

◎四路话筒连接,每路支持30个单元,可接120个单元,支持12支主席单元,

◎支持SONY VISCA、EVI HD、PELCO P/D、BRC300通讯协议

◎多路音频输入输出接口,可连接扩声或录音设备

◎具有6进2出视频矩阵切换

◎通过TCP/IP网络或者USB本地方式进行连接通讯,使用PC软件对系统进行设置,支持在线更新代码

◎会议模式:先进先出模式、后进先出模式、全开放模式、主席模式

◎具有发言数量、自动关闭、限时关闭、声控发言等功能



参数规格

主机供电AC110V-220V/50Hz
频率响应20Hz-20kHz
信噪比>96dBA
总谐波失真<0.05%
话筒单元接口圆头DIN-8插座接口x4
级联接口圆头DIN-8插座接口x2
中控连接口232串口x1
视频切换接口232串口x1
摄像头控制接口S端子  5P接线端子
电脑接口USB接口x1    RJ45网口x1
外部尺寸(L×W×H)483×323×90mm
颜色灰黑色  Black
安装方式19英寸标准机柜

表决会议单元

8501

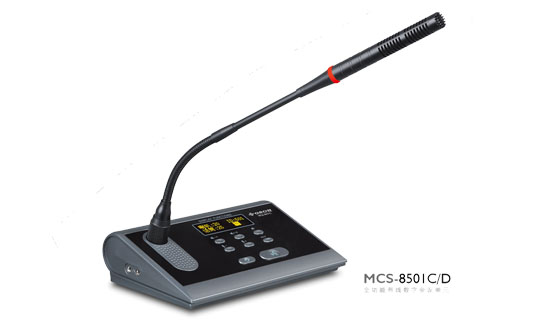

MCS-8501C/D

产品特性

◎专业高保真电容咪芯,拾音灵敏、语音清晰,带宽达到20Hz~20KHz

◎采用防干扰电路设计,可防止手机等电子产品的干扰。

◎具有五键投票/表决/选举功能

◎发言开关按键带透光发言图案,发言时常亮

◎带2.23寸高亮度全视角OLED显示屏,显示内容清晰

◎话筒单元带有扬声器及耳机输出口, 并带有音量调节按键,

◎带声频启动功能,发言时话筒单元电源自动打开。

◎支持多个主席单元,具有优先功能,可控制会议气氛。

◎单元与单元之间采闲8芯专用航空T型线缆连接

◎单元具有USB接口可连接电子桌牌

 技术参数

工作电压DC24V(由主机供给)
咪芯类型心形指向性驻极体
灵敏度-46 dBV/Pa
频率响应20Hz~20KHz
输入阻抗2 kΩ
方向性 0°/180°> 20 dB (1 kHz)
等效噪声20 dBA (SPL)
话筒声压级125 dB (THD<3%)
信噪比>80dB
通道串音>80dB
总谐波失真<0.05%
内置扬声器8Ω 2W
耳机负载>10 Ω
耳机音量10 mW
耳机接口3.5mm×2
外部尺寸(不含话筒杆)188×128×52mm
重量1.0kg
颜色灰黑

8502

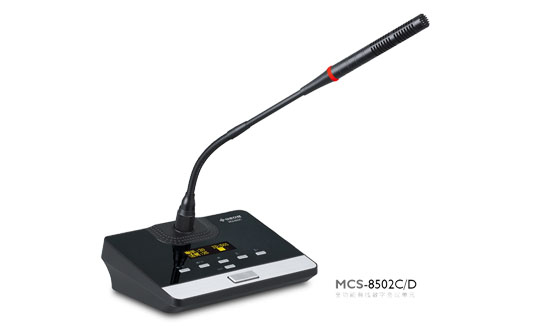

MCS-8502C/D



产品特性

◎专业高保真电容咪芯,拾音灵敏、语音清晰,带宽达到20Hz~20KHz

◎采用防干扰电路设计,可防止手机等电子产品的干扰。

◎具有五键投票/表决/选举功能

◎发言开关按键带透光发言图案,发言时常亮

◎带2.23寸高亮度全视角OLED显示屏,显示内容清晰

◎话筒单元带有耳机输出口, 并带有音量调节按键,

◎带声频启动功能,发言时话筒单元电源自动打开。

◎支持多个主席单元,具有优先功能,可控制会议气氛。

◎单元与单元之间采闲8芯专用航空T型线缆连接

 技术参数

工作电压DC24V(由主机供给)
咪芯类型心形指向性驻极体
灵敏度-46 dBV/Pa
频率响应20Hz~20KHz
输入阻抗2 kΩ
方向性  0°/180°> 20 dB (1 kHz)
等效噪声20 dBA (SPL)
话筒声压级125 dB (THD<3%)
信噪比>80dB
通道串音>80dB
总谐波失真<0.05%
耳机负载>10 Ω
耳机音量10 mW
耳机接口3.5mm×1
外部尺寸(不含话筒杆)183×130×54mm
重量0.8kg
颜色黑色

8503

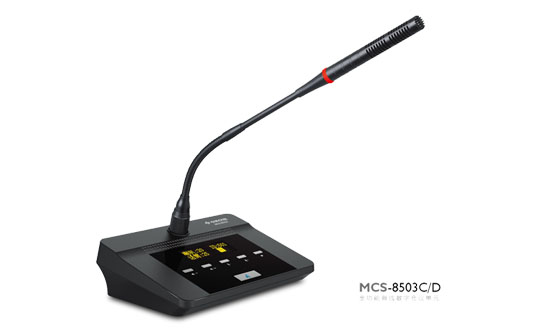

MCS-8503C/D



产品特性

◎专业高保真电容咪芯,拾音灵敏、语音清晰,带宽达到20Hz~20KHz

◎采用防干扰电路设计,可防止手机等电子产品的干扰。

◎具有五键投票/表决/选举功能

◎发言开关按键带透光发言图案,发言时常亮

◎带2.23寸高亮度全视角OLED显示屏,显示内容清晰

◎话筒单元带有耳机输出口, 并带有音量调节按键,

◎带声频启动功能,发言时话筒单元电源自动打开。

◎支持多个主席单元,具有优先功能,可控制会议气氛。

◎单元与单元之间采闲8芯专用航空T型线缆连接

技术参数

工作电压DC24V(由主机供给)
咪芯类型心形指向性驻极体
灵敏度-46 dBV/Pa
频率响应20Hz~20KHz
输入阻抗2 kΩ
方向性  0°/180°> 20 dB (1 kHz)
等效噪声20 dBA (SPL)
话筒声压级125 dB (THD<3%)
信噪比>80dB
通道串音>80dB
总谐波失真<0.05%
耳机负载>10 Ω
耳机音量10 mW
耳机接口3.5mm×1
外部尺寸(不含话筒杆)183×130×54mm
重量0.8kg
颜色黑色

8504

嵌入式会议单元

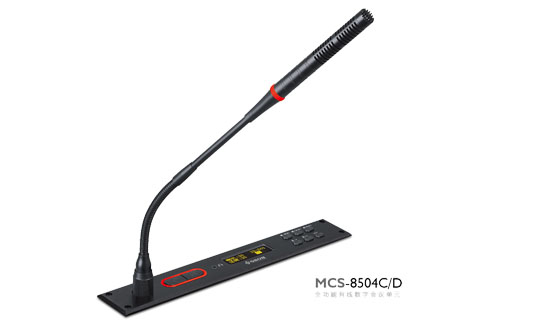

MCS-8504C/D



产品特性

◎专业高保真电容咪芯,拾音灵敏、语音清晰,带宽达到20Hz~20KHz

◎采用防干扰电路设计,可防止手机等电子产品的干扰。

◎具有五键投票/表决/选举功能

◎发言开关按键带透光发言图案,发言时常亮

◎带2.23寸高亮度全视角OLED显示屏,显示内容清晰

◎话筒单元带有耳机输出口, 并带有音量调节按键,

◎带声频启动功能,发言时话筒单元电源自动打开。

◎支持多个主席单元,具有优先功能,可控制会议气氛。

◎单元与单元之间采闲8芯专用航空T型线缆连接

技术参数

工作电压DC24V(由主机供给)
咪芯类型心形指向性驻极体
灵敏度-46 dBV/Pa
频率响应20Hz~20KHz
输入阻抗2 kΩ
方向性  0°/180°> 20 dB (1 kHz)
等效噪声20 dBA (SPL)
话筒声压级125 dB (THD<3%)
信噪比>80dB
通道串音>80dB
总谐波失真<0.05%
耳机负载>10 Ω
耳机音量10 mW
耳机接口3.5mm×1
外部尺寸(不含话筒杆)285×45×105mm
重量0.8kg
颜色黑色

系统连接图

8500系统图
